Водосточная система размеры
При обустройстве кровли важно правильно подобрать, смонтировать защитные материалы и оборудовать системой отвода атмосферных осадков. Система должна быть корректно рассчитана и установлена с соблюдением норм.
Что входит в водоотвод?
Перед тем, как говорить о том, какие должна иметь водоотводная система размеры, необходимо выяснить, из чего конструктивно состоит устанавливаемый на крышу водоотлив.Его компоненты:

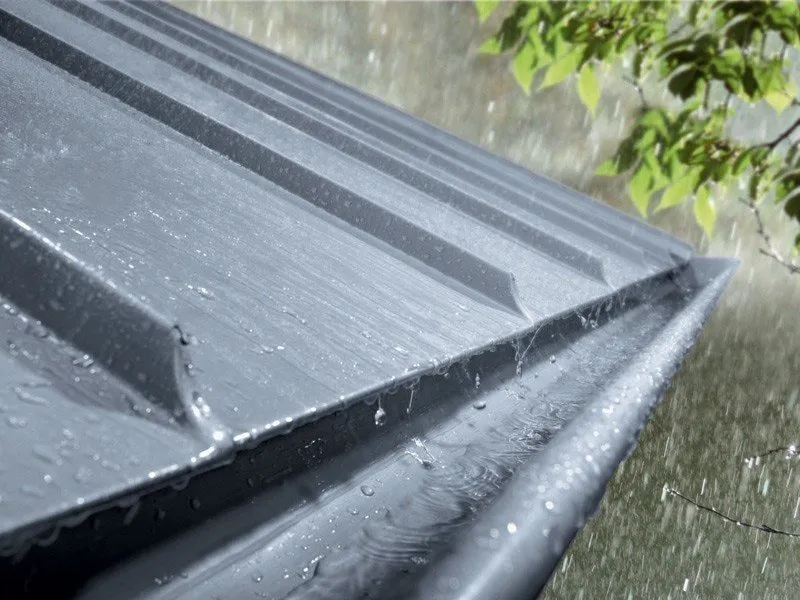

- водоотводный желоб: он собирает осадки, стекающие с кровли;
- воронка: монтируется в желоб и передает влагу по системе дальше;
- труба: в нее из воронки попадает вода, поступая далее в коллектор или иные системы для аккумулирования или переработки;
- дополнительные компоненты: крепеж, угловые переходники, заглушки, наконечники труб.
В основном выбор конструкции делается по форме крыши:
- двускатная стандартная, обычно оснащается двумя не сообщающимися водостоками;
- вальмовая кровля в обязательном порядке комплектуется замкнутым водосливом.
- пластиковые;
- оцинкованные.
Расчитать правильно для такой конструкции как водосточная система размеры важно для того, чтобы спроектировать правильную схему водоотвода. Для этого нужно узнать также точную площадь кровли. Если таковая до 100 кв. м., достаточно одного водослива. При этом исходят из правила, что на 1 кв. м. покрытия нужна труба сечением в 1.5 кв. мм.
Длина желобов и их диаметр также зависят от площади поверхности, с которой предстоит отводить осадки.
В основном применяются овальные желоба с сечениями:
- 75 мм;
- 80 мм;
- 87 мм;
- 100 мм;
- 120 мм;
- 150 мм.
Схожая классификация применяется и для труб:
- кровля менее 30 кв. м., площадью: - труба 7.5 см., в диаметре;
- от 30 до 50: 8.7 см.;
- от 50 до 125: 10 см.;
- более 125 – 11-сантиметровые трубы.
Стандартная длина водоотводных труб – 3-4 метра.
Система должна быть оборудована воронками. Их количество не регламентировано точно, в основном исходят из предположения, что их число равно количеству вертикальных труб. Но есть одно правило: между воронками не должно быть более 24 метров.
Водоприемный канал своим сечением должен совпадать с желобом, во избежание накопления воды в горизонтальных элементах.
Рассчитывая, какие должна иметь водоотводная система размеры, нужно знать:
- высоту здания от земли до карниза, при этом из нее вычитается 30 сантиметров – на этой высоте монтируется сливное колено;
- точную длину карнизов для каждого из скатов отдельно;
- площадь скатов (что критически важно при разных размерах таковых, поскольку, возможно, придется брать элементы разных сечений для каждой стороны). Если кровля сложной конфигурации, площадь считается для каждой составляющей ее фигуры.
